Моделирование напряженно-деформированного состояния резервуара включает в себя несколько основных этапов.

Этап 1. Получение и анализ документации на объект экспертизы

На данном этапе к нам поступает вся необходимая информация об объекте экспертизы: паспорта и чертежи, исполнительная документация, сертификаты на материалы, акты обследования, толщинометрия, акты ВИК, геодезическая съемка отклонений образующих от вертикали.

Этап 2. Сбор базы нормативной документации под расчет

На данном этапе наши специалисты проводят анализ действующей нормативной документации на её применимость к данному объекту. Результатом анализа является свод документов, дающих исчерпывающие сведения о методиках определения прочности, устойчивости и остаточного срока службы объекта экспертизы.

Правильно выбранный нормативный документ - залог корректного результата.

Этап 3. Проведение аналитического расчета в соответствии с нормативной документацией

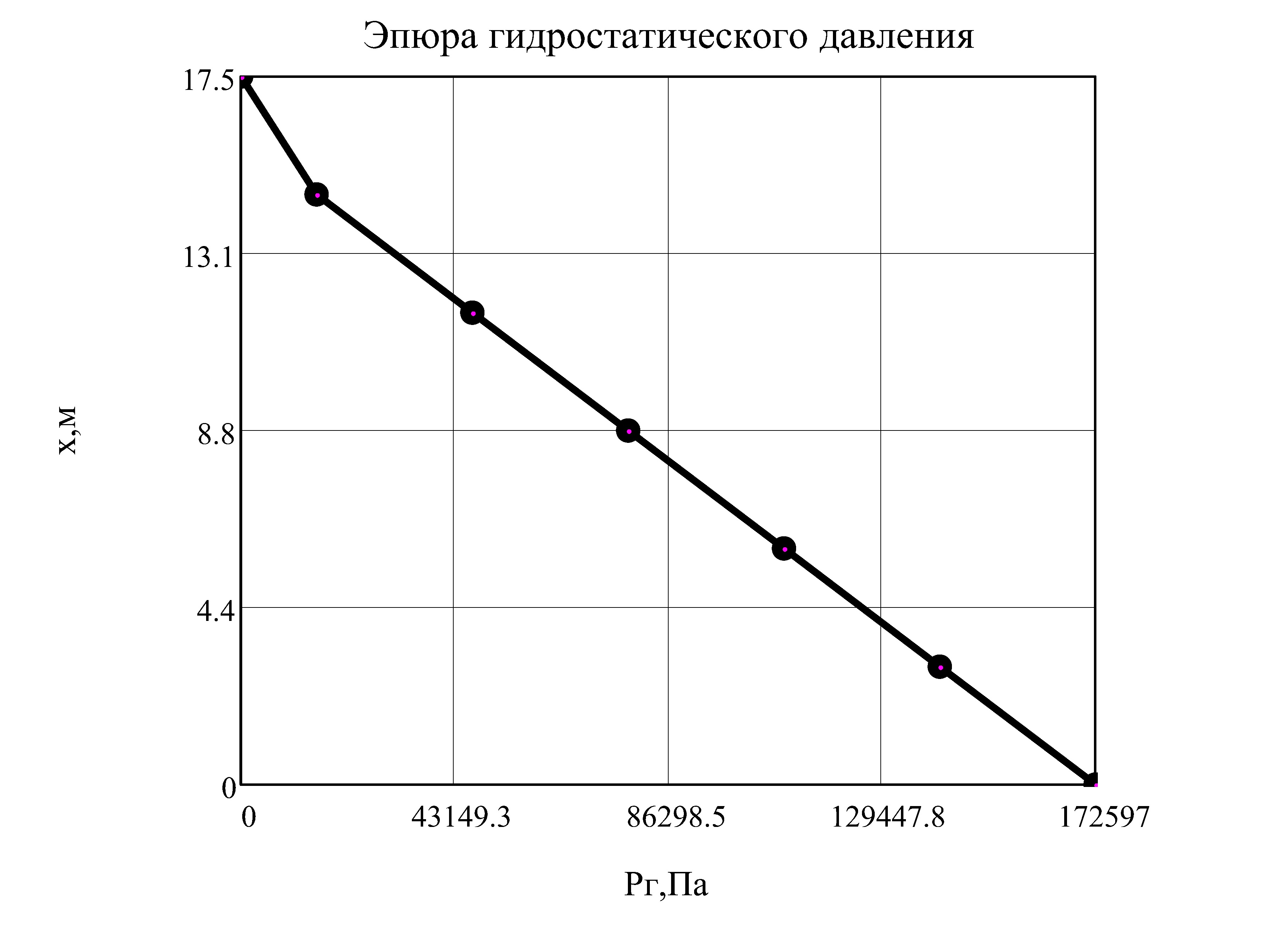

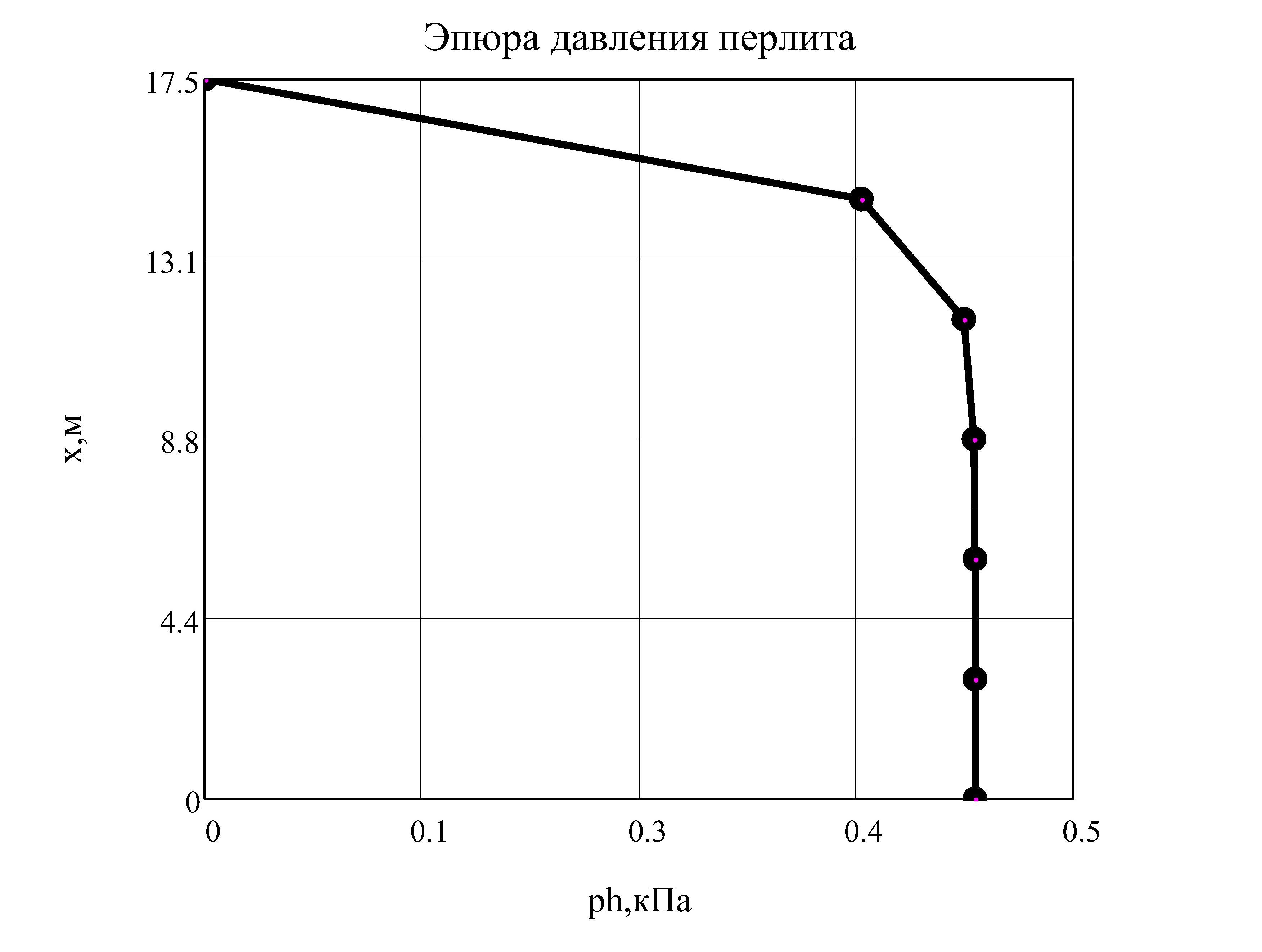

На данном этапе определяются внешние нагрузки, воздействующие на объект экспертизы, допускаемые напряжения материала конструкции и остаточный срок службы.

Этап 4. Создание трехмерной модели объекта экспертизы

На данном этапе строится 3D-модель объекта с учетом всех конструкционных нюансов, отклонений образующих стенки от вертикали, дефектов стенки, кровли и днища. Затем модель разбивается на конечные-элементы.

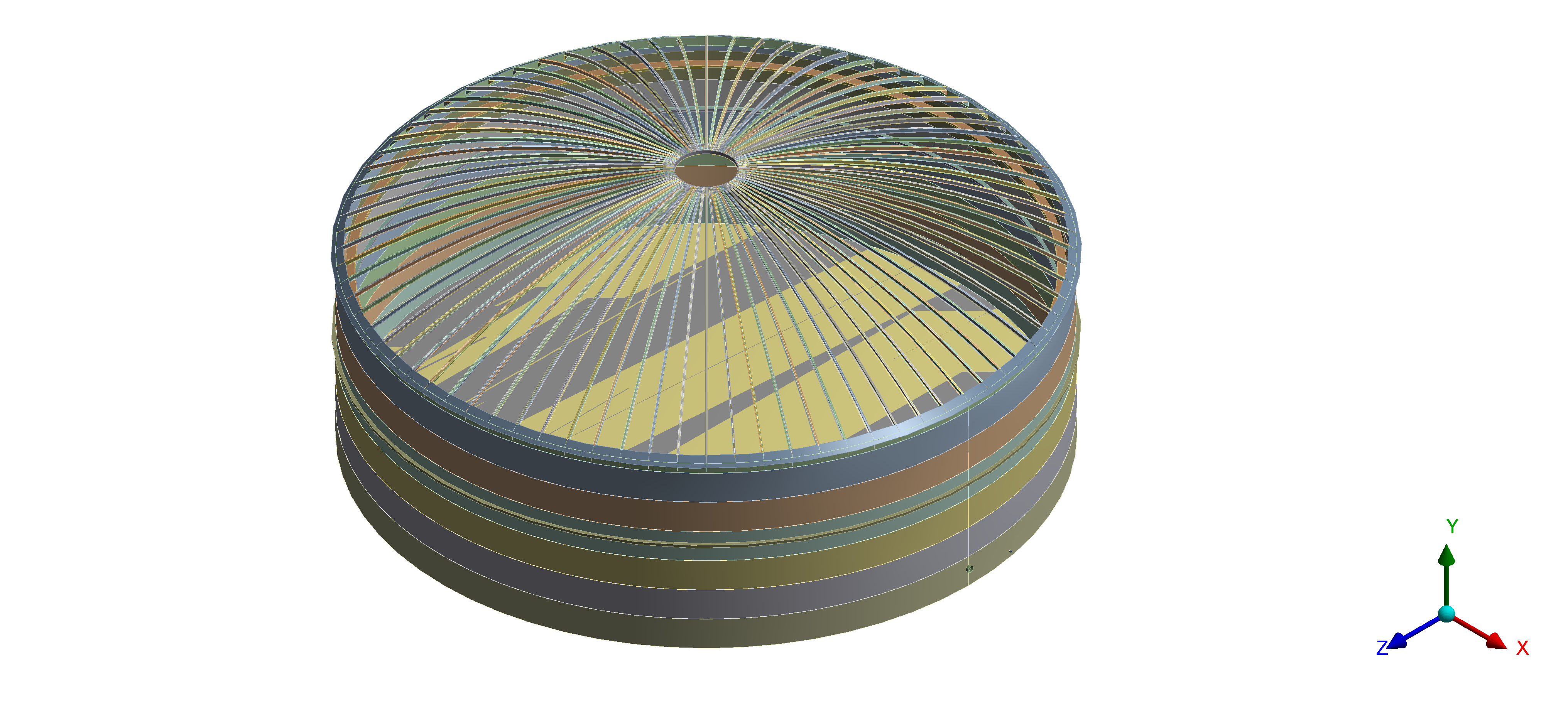

Общий вид 3D конечно-элементной модели резервуара

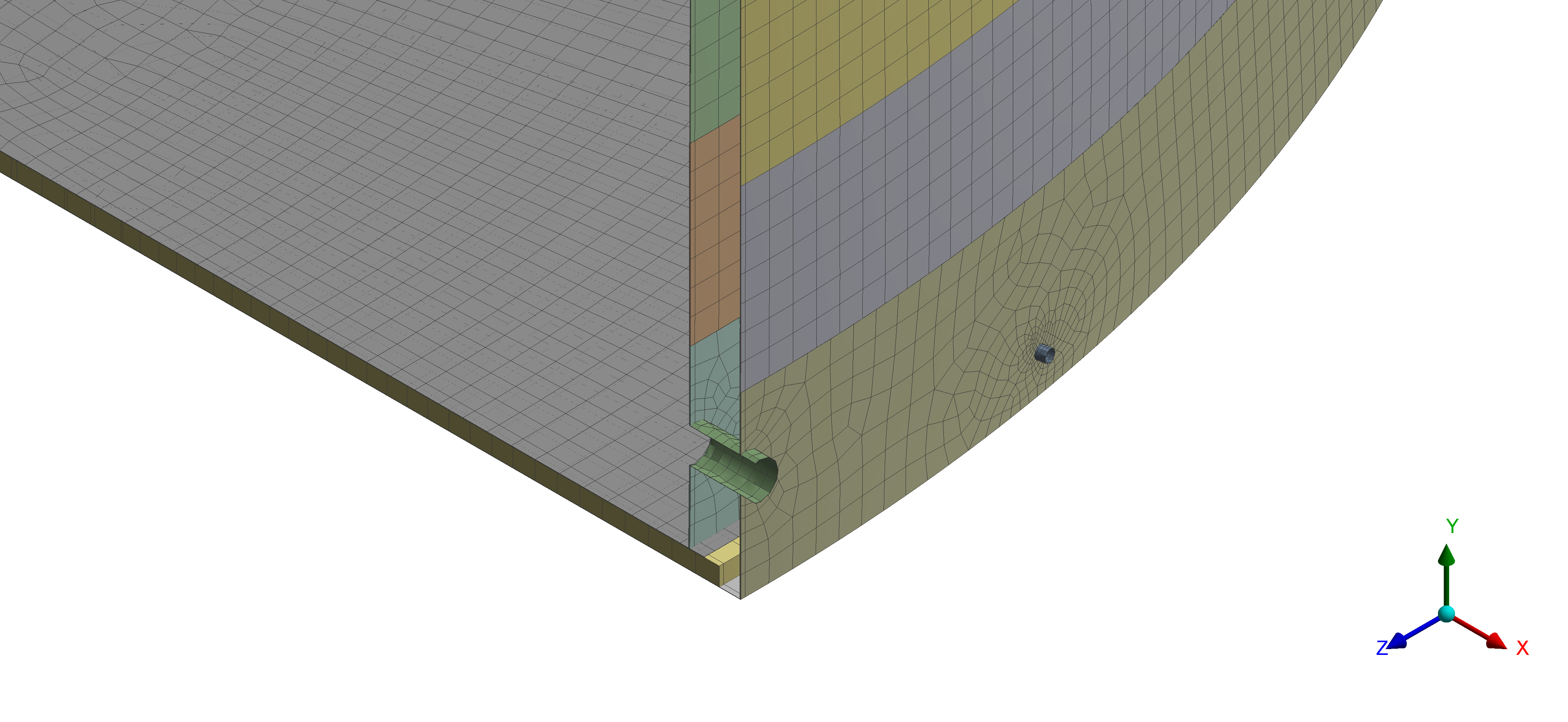

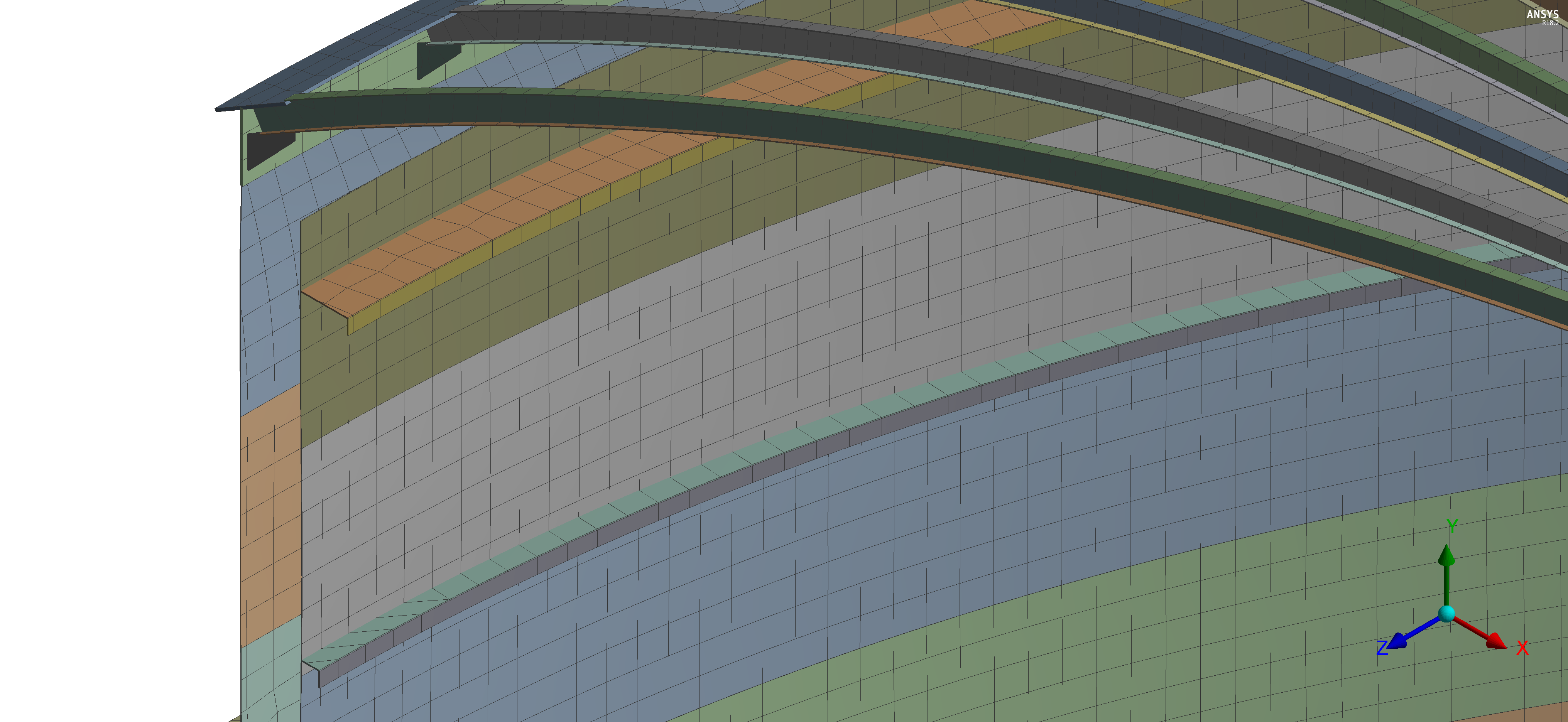

Детализация всех конструкционных особенностей и нюансов объекта на примере конечно-элементной модели резервуара

Этап 5. Расчет напряженно-деформированного состояния на статическую прочность и устойчивость в программном комплексе ANSYS Workbench

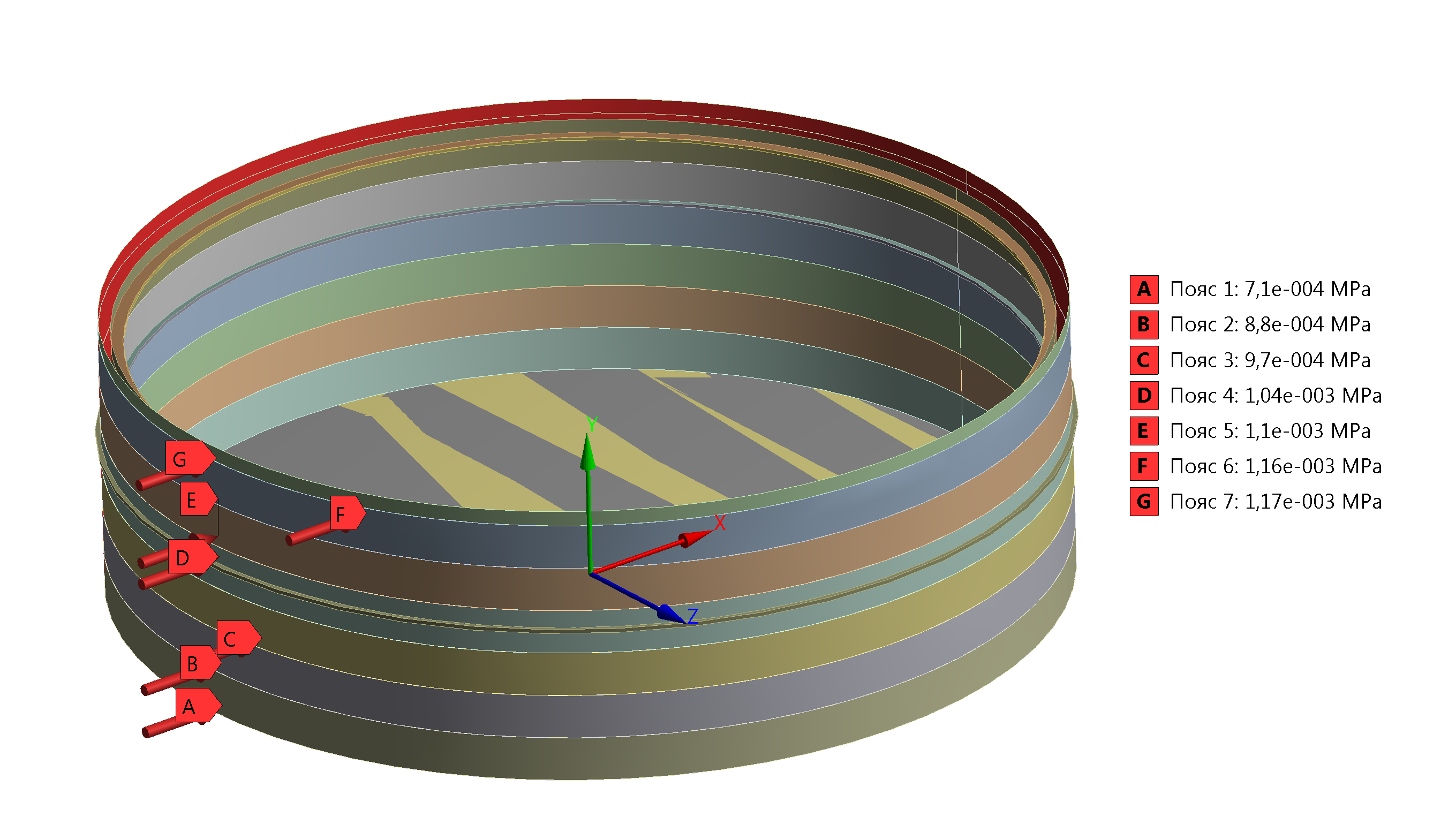

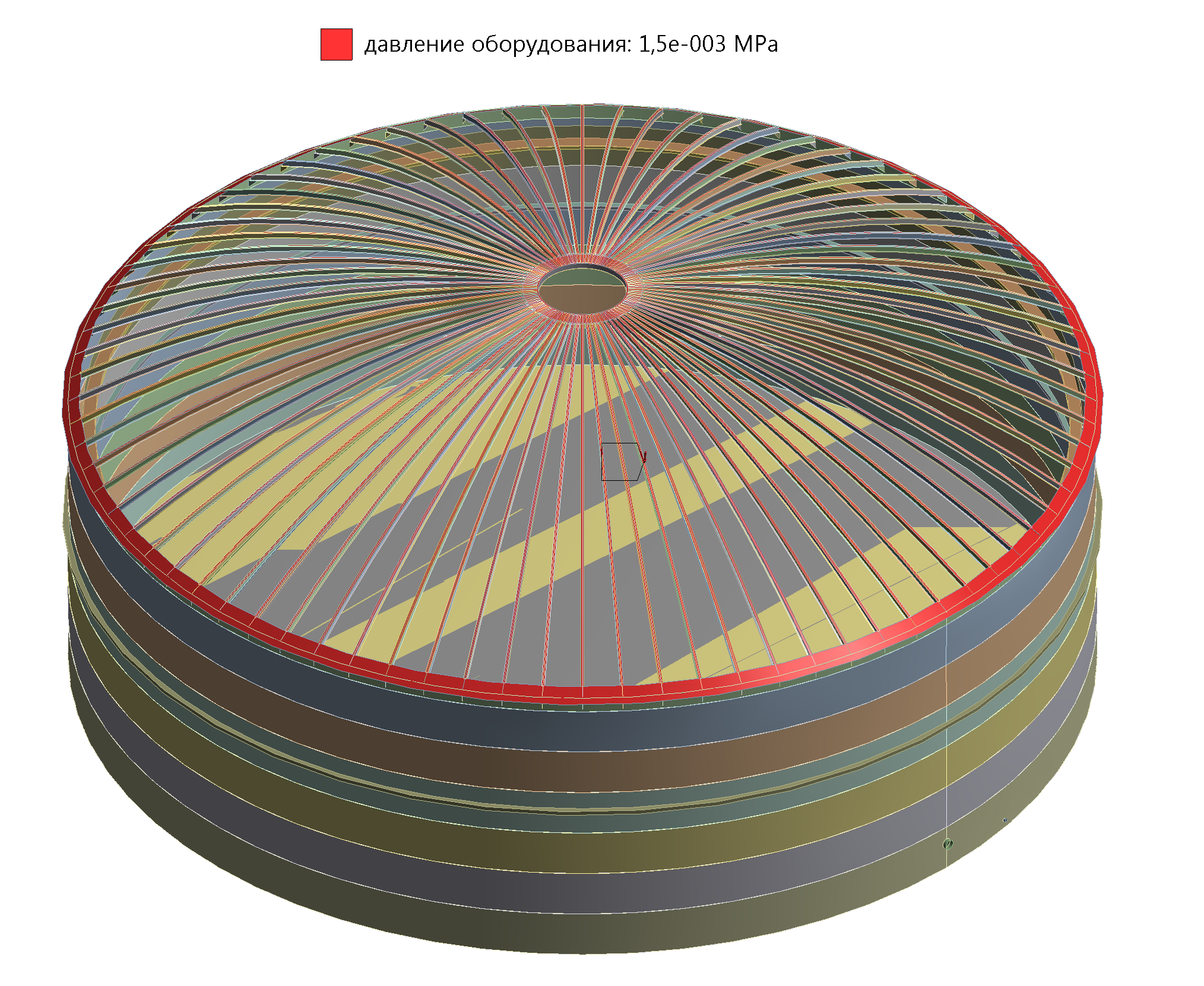

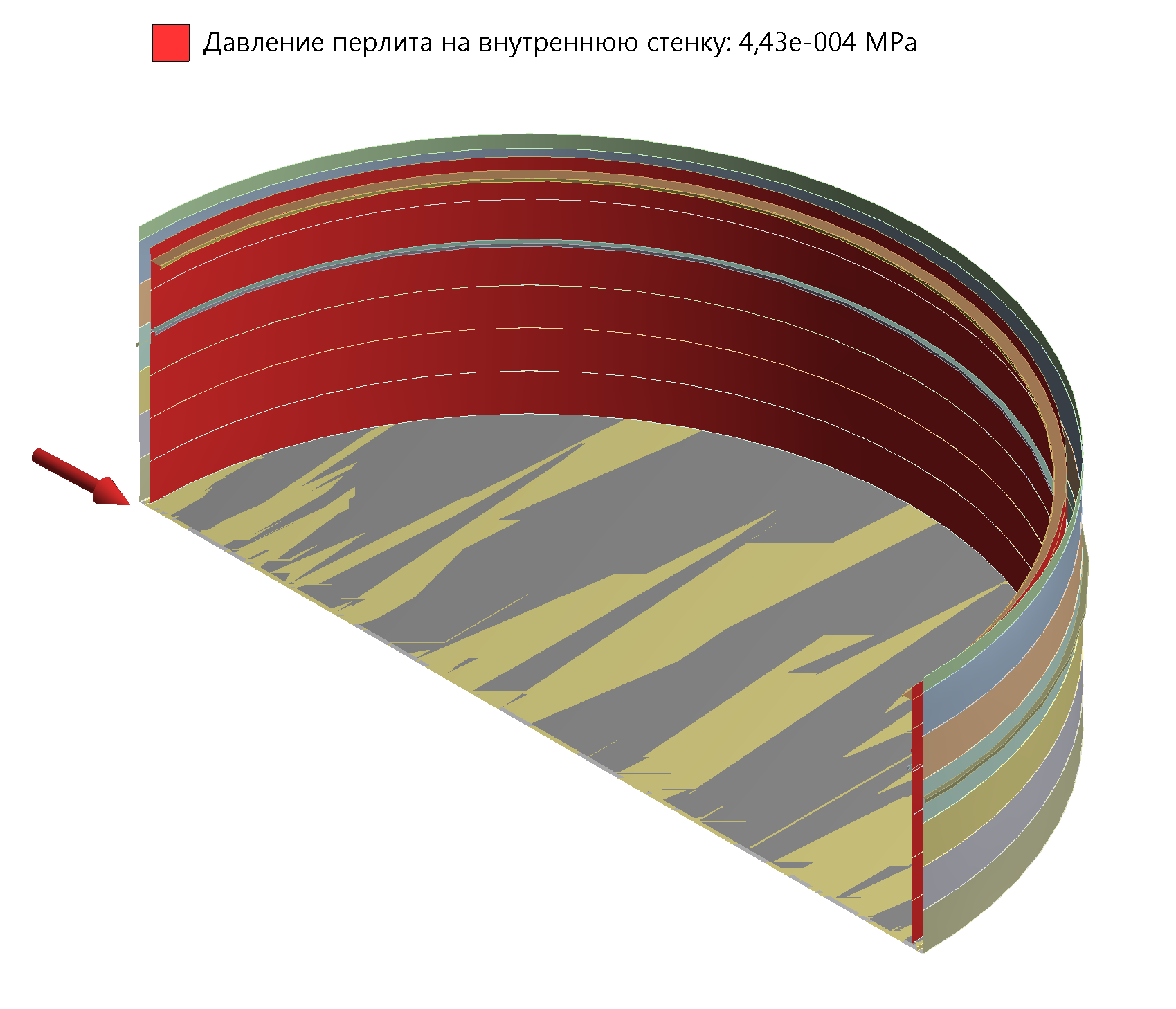

Приложение к модели всех нагрузок и воздействий

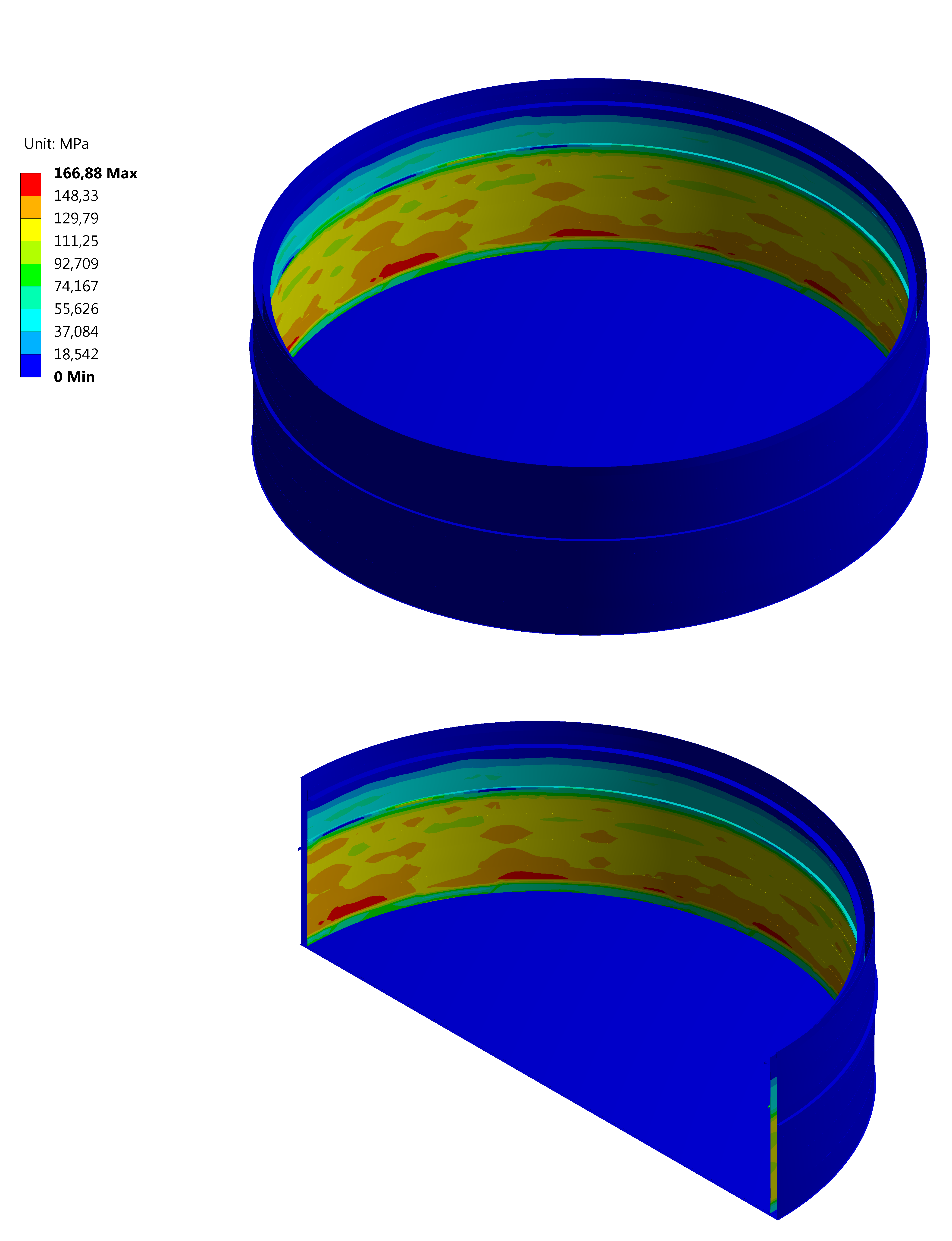

Расчет эквивалентных напряжений в конструкции

Производятся расчеты напряженно-деформированного состояния объекта и оценка условий статической прочности и устойчивости. Рассчитываются эквивалентные напряжения в конструкции, выявляются места с максимальной концентрацией напряжений при статической нагрузке.

Расчеты стенки резервуара на прочность и на устойчивость в программном комплексе Ansys Workbench:

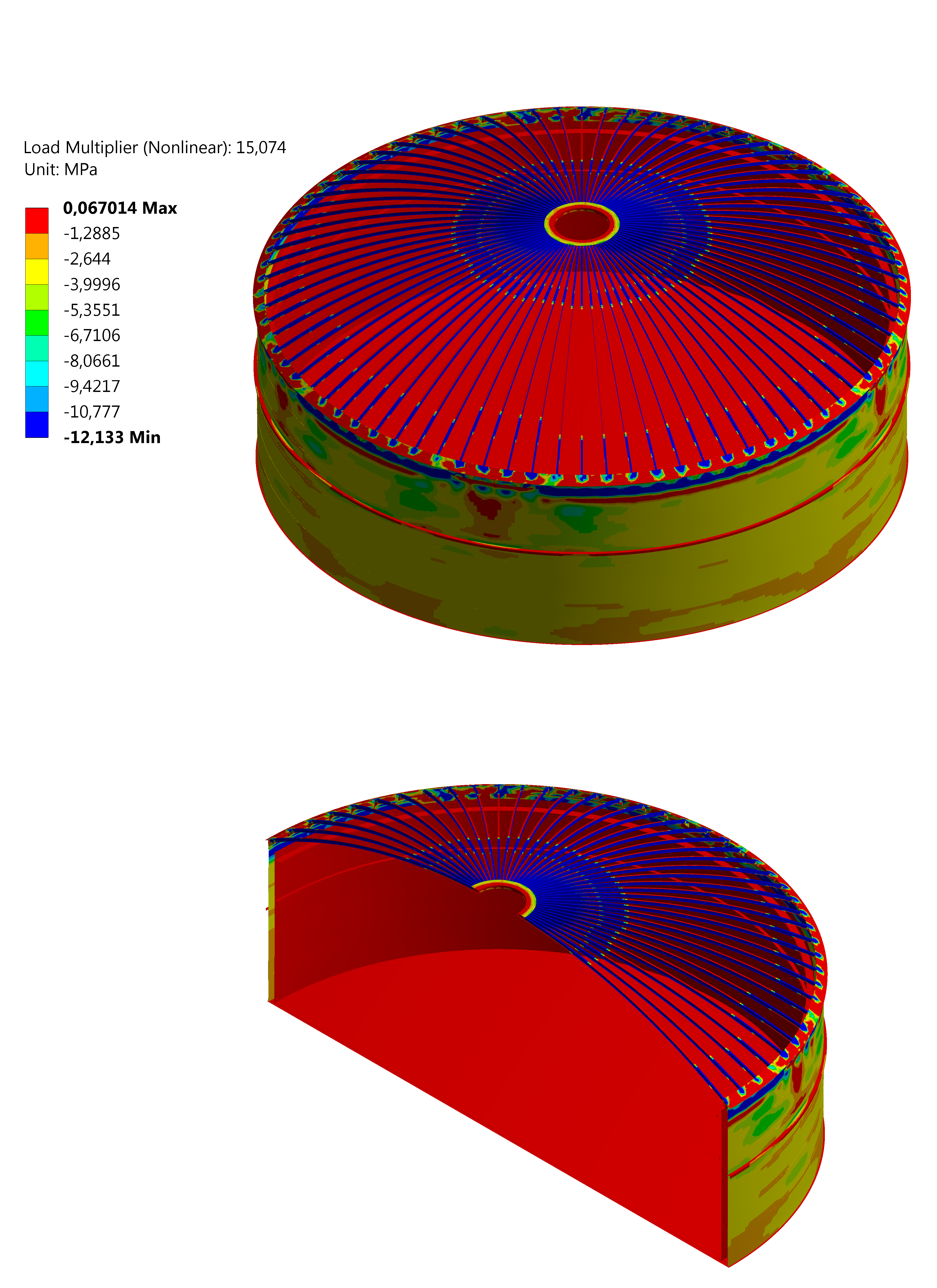

Расчет стенки резервуара на прочность                                                       Расчет стенки резервуара на устойчивость

Этап 6. Расчет напряженно-деформированного состояния на нагрузку от сейсмического воздействия в программном комплексе ANSYS Mechanical

Приложение к модели сейсмического воздействия

Для расчетных исследований в качестве горизонтального и вертикального сейсмического воздействия принимаются синтетические акселерограммы из технического отчета по результатам инженерных изысканий по сейсмическому микрорайонированию.
